Microscopes Opticells

Opticells est une marque de microscopes industriels.

Dédiés au secteur de l’imprimerie par flexographie, les microscopes Opticells permettent de mesurer le B.C.M. (Billion-Cubic-Micron) des rouleaux Anilox, ainsi que l’état de l’usure des intercellules.

Linéatures entre 200 et 1600 cellules par pouce.

Les microscopes Opticells permettent de contrôler l’état mécanique des rouleaux Anilox:

Volume (B.C.M.);

  • Linéature (nombre de cellules par pouce);

  • Ouverture des cellules;

  • Profondeur;

  • État des murs intercellules.

Ce sont des appareils de mesures utilisant la microscopie associée à plusieurs types d’éclairages, dans des longueurs d’onde différentes pour mettre en évidence des géométries microscopiques et, ainsi, faire des mesures en Micro-Métrologie.

Les microscopes Opticells s’appliquent et fonctionnent avec tous les manufacturiers de rouleaux Anilox en flexographie.

Les microscopes sont équipés de trois sources lumineuses du spectre visible, permettant trois mesures redondantes afin de vérifier l'exactitude des mesures de trois façons différentes.

Les types de cellules mesurables sont:

  • Hexagonales;

  • Hexagonales allongées;

  • G.T.T. (sinusoïdales);

  • Hélicoïdales;

  • Autres géométries sur demande.

Plus d’informations:

  • La précision des mesures est de 1/10 de micron;

  • Système autofocus automatique;

  • Livré avec un ordinateur fixe ou portable;

  • 4X lecture des linéatures entre 200 et 500 cellules par pouce;

  • 10X lecture des linéatures entre 500 et 800 cellules par pouce;

  • 20X lecture des linéatures entre 800 et 1000 cellules par pouce;

  • 50X lecture des linéatures entre 1000 et 1600 cellules par pouce;

Fonctionnalités et spécifications

Version 1

Un microscope pour la mesure du B(illion) C(ubic) M(icron):

  • 4 objectifs fixes 4X-10X-20X-40X (option);

  • Autofocus.

La version 1 du microscope Opticells permet de mesurer le volume d’encre dans les unités impériales et métriques.

Recommandé aux manufacturiers utilisateurs de presse (flexographie):

  • Étiquettes;

  • Cartons;

  • Emballages pharmaceutiques et autres.

AVANTAGES

Un outil polyvalent:

  • Options disponibles selon les applications.

Une base de données:

  • Traçabilité et suivi possibles;

  • Statistiques disponibles.

Un logiciel facile d’utilisation:

  • Formation d’une journée pour l’utilisation;

  • Aide à distance offerte sur internet pour tous les continents.

La version 1 du microscope Opticells permet:

  • L’inspection rapide et sûre des rouleaux Anilox après le nettoyage en flexographie;

  • Le suivi et la traçabilité;

  • La mise en œuvre simple et rapide.

PRIX CATALOGUE

28 950$

Ce prix inclut l’ordinateur dédié et le contrôle à distance avec Teamviewer.

Version 2

Un microscope qui permet de déterminer de façon extrêmement précise la morphologie des cellules gravées sur les cylindres Anilox :

  • 1 objectif 10X interchangeable (5X-20X-40X) associé à un interféromètre de Michelson (large bande de cohérence).

Recommandé aux manufacturiers de rouleaux Anilox.

Il dispose, en plus de la version 1, d’un interféromètre Fabry-Perot, permettant les fonctionnalités suivantes sur les rouleaux Anilox:

  • Profilométrie;

  • Mesure de rugosité;

  • Dimensions;

  • États de surface.

AVANTAGES

Ce type de microscope a été spécifiquement développé pour inspecter sans contact ni produits chimiques (capatch, https://www.capatch.com/fr/) les rouleaux Anilox des manufacturiers.

Les bénéfices vérifiés des versions Opticells:

  • L’augmentation de la productivité;

  • La sécurité dans la mise en production des presses;

  • L’élimination des rebuts de non-conformité;

  • Le suivi de l'usure et la qualité mécanique des rouleaux Anilox.

PRIX CATALOGUE

55 480$

Amortissement de l’investissement garanti en quelques mois!

Ce prix inclut le logiciel et l’ordinateur dédié.

Logiciel disponible en anglais. Version française sur demande.

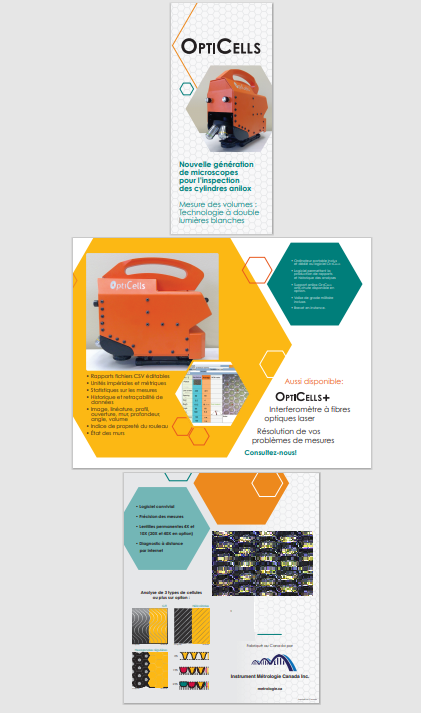

Fiche technique Opticells.png

Le contrôle du positionnement du microscope peut être robotisé avec un système de déplacement linéaire de très haute présicion.

Contactez-nous pour discuter de votre projet
